焦化厂炼焦系统主要机械设备为四大机车，分别为装煤车、推焦车、拦焦车、熄焦车。其中拦焦车是炼焦生产系统中主要设备，其性能好坏直接影响到炼焦生产是否顺利以及烟尘处理的环保问题。通过对设备运行情况观察，在生产过程中由于设计等原因，存在部分性能不实用或达不到生产要求的问题，如除尘接口阀密封不严、易撞击损坏、除尘效果不好。为此我公司根据工况要求和存在的问题，针对焦炉系统拦焦车机械系统存在的问题应用了新的技术进行了优化，提高了设备使用性能，降低故障率，提高了环保效果和安全性。
焦炉除尘地面站设计采用的装煤阻火布袋除尘地面站工艺除尘效率高，烟尘经除尘地面站设备净化后，烟尘收集率在95%以上，除尘效率达99.5%以上，外排气体含尘浓度低于国家排放标准，符合环保标准要求。
焦炉地面除尘站系统用于导通除尘器与拦焦车集尘罩，使焦侧烟尘通过此干管进入除尘地面站进行处理，是移动尘源与固定设备之间的连接通道。出焦集尘干管由固定接口翻板阀、伸缩器、平衡翻板阀、干管端部消yin器组成，固定翻板阀由阀板、支臂、管体等部分组成。焦炉出焦时，拦焦车的液压推杆将该翻板阀的翻板推开，阀门控制杆旋转75度，使阀门打开，拦焦车导管的可伸缩接口与该翻板阀端面对接，使含尘烟气由拦焦车集尘罩进入由固定翻板阀组成的集尘干管；推焦完成后，拦焦车上的液压推杆及可接口退回，该翻板阀关闭，完成一炉除尘计划。固定翻板阀处于高温状态又处于经常开、闭状态，受热不变形，采用U型骨架周边均布，使阀板长期使用不变形，在密封处加金属丝石棉密封专用特制垫，保证阀门密封效果；每组翻板阀之间、翻板阀与直管段之间以及平衡阀、伸缩节和端部消声器法兰之间使用金属缠绕垫，静密封漏气率低于0.5%。
由于焦炉的工艺特点既炼焦用煤挥发份，装煤时会产生大量的烟尘，针对装煤烟尘烟气含湿量大，露点温度比较高，且烟尘呈絮状，漂浮性很强等特点，焦化厂治理大气环境污染采用阻火布袋除尘地面站系统，除尘效果十分理想。
焦炉布袋除尘器组成及作用：
1、增加阵发性高温烟气冷却分离阻火器
为保护布袋，增加系统的安全性，在出焦烟气被捕集到通风槽，进入除尘器之前，增加阵发性高温烟气冷却分离阻火器，降低烟气温度，增加系统的防护功能。
2、拦焦车液压系统改造
采用了大通径电磁阀配置液压站，大幅度提高了液压缸的运行速度，在液压站油箱外增加了液压油站外冷却循环系统，降低了液压站的工作温度，更换了液压控制系统的全部元件，针对机械限位形状触壁失灵的现象，使用了磁接近形状做为限位，并对室外线缆进行了防火处理。
由于工艺的不同，液压站位置由炉顶改至第三轨外侧，很大程度地降低了红焦对液压站的烘烤。
焦化厂地面除尘站的组成：
一部分是固定在拦焦车上并随拦焦车一起移动的大型吸气罩，沿用现有吸气罩改造。
二部分是设置在吸气罩上方的接口法兰与移动导烟车伸缩管对接。
三部分是设置于地面将烟气进行熄火、净化的最终设备（火花捕集器、布袋除尘器等）。
本设计采用的出焦干式除尘地面站工艺对烟尘的捕集率大于90%，外排烟尘浓度低于10mg/Nm3，通风机采用变频器调速，节能效果显著，运行费用低。

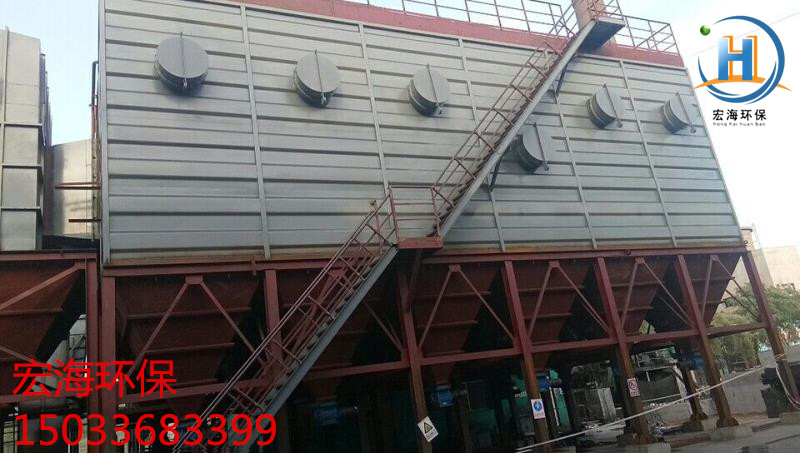

焦炉除尘器配置要求：
1、采用特殊的阻燃型脉冲袋式除尘器，设滤袋1400条，滤袋尺寸Ø130×6000mm，总过滤面积3200m2，防静电涤纶针刺毡滤布。
2、每个小室滤袋布置成10排，每排14条袋，滤袋依靠袋口的弹性元件嵌在花板的袋孔内，采取合理的公差配合，以保证良好的密封性及拆、装滤袋方便。
3、整机隔成10个大仓室，分成两列，两列之间为进风和出风通道。每仓室出口有阀门，出口提升阀作为离线清灰辅助机构。
4、脉冲阀为3寸淹没式，每小室10只，采用电磁阀控制。清灰时，脉冲阀释放的压缩空气由喷吹管上的喷嘴喷向滤袋内。
5、除尘器卸灰装置。
由于炉顶导烟车捕集的烟气中含有少量的焦油，拦焦机捕集的烟气又常含有火花，为了避免对滤袋产生不利的影响，故需要采取一定的防护措施：
1、采用含导电纤维并经过防水防油处理的涤纶针刺毡，防止静电火花引起烟气中煤气的燃烧。由于烟气温度在80-120℃，从而滤袋工作温度为≤120℃。
2、预喷涂措施：新装布袋前或长时间检修后，先运行拦焦除尘一段时间（约3天），利用拦焦除尘的烟气（主要成分为焦粉），在滤袋表面积累一层焦粉，使得再开启炉顶导烟小车除尘时，滤袋表面尽量不接触到焦油，从而可以避免糊袋。经验证明：装煤、出焦二合一的除尘器可以有效避免焦油糊袋的现象。
3、由于装煤、出焦时间只有约8-10分钟，通过电脑编程，在除尘器没有烟气过滤时，脉冲清灰，可以有效的提高清灰效率。
4、在烟气进入除尘器之前，设置一套蓄势式火花捕集器。火花捕集器内设置大量冷却板，拦焦机捕集的烟气通过除尘风管，进入火花捕集器，再进入布袋除尘器净化。火花捕集器内的冷却板将灼热的焦粉及火花预先捕集掉，保护除尘器内的滤袋不被烧损。同时，由于焦炉除尘烟气，冷热交替频繁，蓄势式火花捕集器的另一作用是平衡冷热烟气的作用：当热烟气通过时，火花捕集器内设的冷却板冷却烟气，而当抽取冷空气时，冷却板又对空气进行加热。
